变频器的保养与维护

保养,维护

变频器由功率晶体管、可控硅、 IC 等半导体零件、电容、电阻等电子零件以及风扇、继电器等大量的零件构成。这些所有零件不能正常动作,则无法发挥其原有的性能。

但是,这些所有零件不是永久可使用的,就是在正常使用环境中使用年限超过后也会发生特性变化和异常动作。为了防止这些故障,预防保养及日常维护定期维护,零件的交换是必要的。

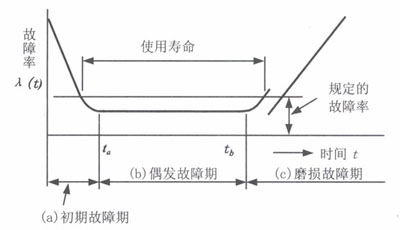

•  初期故障期

此故障在工厂制造后的检查和老化中被排除。

•  偶发故障期

在机器的使用寿命内,会发生突出性故障,因此技术性措施较难,只有对零件的故障和平均寿命( MTTF )等进行统计,准备保养用零件。设置故障时的应急回路等,考虑其冗长度。

•  磨损故障期

使用寿命的末期发生的故障时间会急增,要通过对每个零件的使用寿命预测调换新零件以延长设备的使用寿命。

日常维护和定期维护

一般的使用条件下(周围温度:年平均 30 摄氏度,负载率 80% 以下,工作率每天 12 小时以下)的日常维护,定期维护的标准如下所示:

日常检查和定期检查(根据 JEMA 资料)

检查场所

检查项目

检查内容

检查时限

定期
1年 2年

整体

周围环境

确认一下周围温度、湿度、尘埃、有害气体、油雾等

yes 0 0

整个装置

是否有异常震动,异常响声

yes 0 0

电源电压

主回路电压,制动电压正常吗?

yes 0 0

主回路

全体

1 兆欧表检查(主回路端子和接地端子间)

2 是否有松动的地方

3 各零件有没有过热的痕迹

4 清扫





0



yes

yes

yes

yes



连接导体

电源

1 导体是否变形

2 是否有电线包皮的损坏、劣化(龟裂、变色)

0

yes

yes

0

变压器 电抗器

是否有异味,异常的声音

yes 0 0

端子台

是否损伤

0 yes no

平滑电容器

1 是否有漏液

2 保险阀是否凸起或露出

3 静电容量的测定,绝缘电阻的测定

yes

yes





yes

0

继电器

接触器

1 动作时是否有振动声

2 计时的动作时间的确认

3 接点是否有龟裂

0

yes

yes

yes

0

电阻器

1 是否有电阻器绝缘物的裂纹

2 确认一下是否有断线

0

yes

yes

0

保护回路

控制回路

动作检查

1 变频器单体运转,各相间输出电压平衡的确认

2 进行序列保护动作试验,保护、显示回路应该无异常

0

yes

yes

0

部品

检查

全体

1 是否有异臭,是否有变色

2 是否有显著的生锈

0

yes

yes

0

电容器

是否有漏液,变形

yes 0 0

冷却系统

冷却扇

1 是否有异常震动,异常声音

2 连接部是否有松动的地方

3 过滤网的清扫

yes



yes



yes



0

显示

显示

1 灯是否正常

2 清扫

yes

yes

0

0

仪表

指示值是否正常

yes 0 0

预防保养的零件替换

变频器使用的主要零件的标准年数如下表:

表中的交换年数是上图(故障类型)所示的偶发故障期间 Ta---Tb ,此期间过后如替换新品,可以高概率防止磨损故障的发生。

交换零件的标准(根据 JEMA 资料)

零部件名 标准交换年限 交换方法·其他

冷却扇

2-3 年

更换新品

平滑电容器

5 年

更换新品(调查后决定)

制动器继电器类

视情况而定

调查后决定

计时器

视情况而定

调查动作时间后决定

保险丝

10 年

更换新品

基板上的铝介质电容器

5 年

更换新品(调查后决定)
